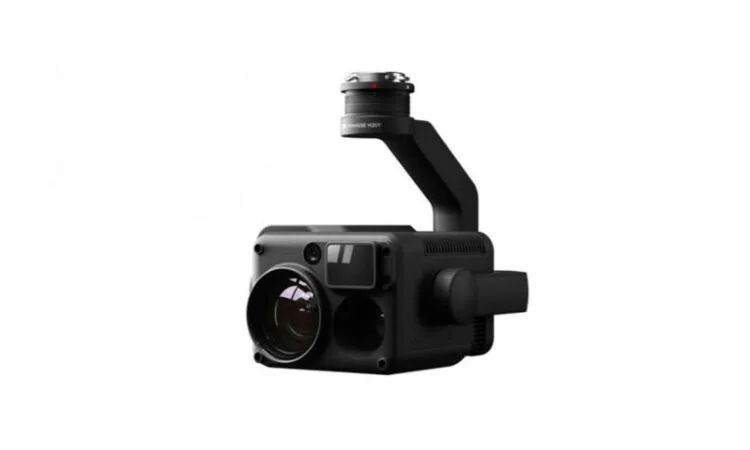

DJI Zenmuse H20T
DJI H20-serien er mere end blot et kamera. Det er flere forskellige sensorer indbygget. Kameraet er indbygget i en gimbal og fungerer sammen med DJI Matrice 300 RTK.
Med ét kamera får du 12mp super wide-kamera til det store perspektiv. Et 20mp Zoom-kamera med 23x optisk zoom og 200x total digital zoom, til at komme helt tæt på fra lang afstand.
Aftandsmåler via laser op til 1200 meter, til at se hvor lang dronen er fra objekter.
Indbygget 640×512 px radiometisk termisk kamera.
PI44-vandsikret
Laser RangeFinder
Night Scene Mode
Drifttemperatur -20°C til 50°C
Aktivt billedestabilisering og EIS
Radiometrisk termisk kamera 640×512 px
12 MP Wide-kamera 82.9° DFOV
20 MP Zoom-kamera 23× Hybrid optisk Zoom
Med H20-serien, får du 23x optisk zoom og digital op til 200x. Den elektroniske stabilisering sørger ofr at motivet forbliver i fokus selvom dronen er i urolig luft. Stillbilleder kan tages i 20mp og kamera har en sensor på 1/1,7'' CMOS. Videooptagelser er også muligt i 4K/30fps.
Det andet indbygget kamera kan se med et meget bredt billede. Kamera kan tage 12mp med en 1,2/3'' sensor CMOS. DFOV er på 82,9 grader og svarer til en ækvivalent objektiv på 24mm. Det giver mulighed for med et klik at få et overblik over hele området der flyves i. Samtidig kan du hele tiden skifte mellem kameratyperne så du hurtigt kan se detaljerne samt beholde overblikket
Med den indbygget laser-måler kan afstanden fra objekter der er i center af kameraet blive målt. På displayet vil der være en afstandsmåling på det der enten bliver tracket eller er i midten af kamera.
Rækkevidden er mellem 3 - 1200 meter og er præcis ned til ±0,2 meter + distancen * 0,15%
Det tredje kamera i H20T er et termisk kamera der kan se varme. Det kan benyttes både om dagen og om natten. Objektivet er fast og har et DFOV på 40,6°. Opløsningen er det højeste inden for termiske kamera til droner på 640x512px og med en hurtig billedhastighed på 30Hz. Det termiske kamera er følsomt ned til 50mk.
En ny integreret brugergrænseflade giver dig mulighed for hurtigt at skifte mellem wide, zoom og termisk kameravisning. I de forskellige visninger kan du se alle andre kamera i mindre format. Indikatorer på billedet viser også, hvor og hvilket perspektiv de andre kamera nuværende har.
General
Weight
- Zenmuse H20: 678±5 g
Zenmuse H20T: 828±5 g
Dimensions
- Zenmuse H20: 150×114×151 mm
Zenmuse H20T: 167×135×161 mm
Ingress Protection Rating
- IP44
Operating Temperature
- -20° to 50° C (Temperature Measurement is only available between -10° to 50° C)
Storage Temperature
- -20° to 60° C
Laser Safety
- Class 1M (IEC 60825-1:2014)
Supported Aircraft
- Matrice 300 RTK
Gimbal
Angular Vibration Range
- ±0.01°
Mount
- Detachable
Controllable Range
- Pitch: -120° to +30°
Yaw: ±320°
Mechanical Range
- Pitch: -132.5° to +42.5°
Yaw: ±330°
Roll: -90° to +60°
Zoom Camera
Sensor
- 1/1.7" CMOS, 20 MP
Lens
- DFOV: 66.6°-4°
Focal length: 6.83-119.94 mm (equivalent: 31.7-556.2 mm)
Aperture: f/2.8-f/11 (normal), f/1.6-f/11 (night scene)
Focus: 1 m to ∞ (wide), 8 m to ∞ (telephoto)
Focus Mode
- MF/AF-C/AF-S
Exposure Mode
- Auto, Manual
Exposure Compensation
- ±3.0 (1/3 increments)
Metering Mode
- Spot metering, Center-weighted metering
AE LOCK
- Supported
Electronic Shutter Speed
- 1 ~ 1/8000 s
ISO Range
- Video: 100 - 25600
Photo: 100 - 25600
Video Resolution
- 3840x2160@30fps, 1920x1080@30fps
Video Format
- MP4
Video subtitles
- Supported
Photo Size
- 5184 × 3888
Photo Format
- JPEG
Wide Camera
Sensor
- 1/2.3" CMOS, 12 MP
Lens
- DFOV: 82.9°
Focal length: 4.5 mm (equivalent: 24 mm)
Aperture: f/2.8
Focus: 1 m to ∞
Exposure Mode
- Auto
Exposure Compensation
- ±3.0 (1/3 increments)
Metering Mode
- Spot metering, Center-weighted metering
AE LOCK
- Supported
Shutter Speed
- 1 ~ 1/8000
ISO Range
- Video: 100 - 25600
Photo: 100 - 25600
Video Resolution
- 1920×1080@30fps
Video Format
- MP4
Video subtitles
- Supported
Photo Size
- 4056 x 3040
Photo Format
- JPEG
Thermal Camera (Zenmuse H20T)
Sensor
- Uncooled VOx Microbolometer
Lens
- DFOV: 40.6°
Focal length: 13.5 mm (equivalent: 58 mm)
Aperture: f/1.0
Focus: 5 m to ∞
Digital Zoom
- 1x, 2x, 4x, 8x
Video Resolution
- 640×512 @ 30 Hz
Video Format
- MP4
Image Resolution
- 640×512
Image Format
- R-JPEG (16 bit)
Pixel Pitch
- 12 μm
Spectral Band
- 8-14 μm
Sensitivity (NETD)
- ≤50 mK @ f/1.0
Temperature Measurement Method
- Spot Meter, Area Measurement
Scene Range
- -40 °C to 150 °C (High Gain)
-40 °C to 550 °C (Low Gain)
Temperature alert
- Supported
FFC
- Auto/ manual
Palette
- White hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot
Laser Rangefinder
Wave length
- 905 nm
Measurement range
- 3-1200 m (to a vertical surface with ≥12m diameter and 20% reflection rate)
Measurement accuracy
- ± (0.2 m + D×0.15%)
D is the distance to a vertical surface
Features
Hybrid Optical Zoom
- 23×
Max. Zoom
- 200×
One Click Capture
- One click to save the video or picture of 3 cameras (zoom, wide and thermal camera) simultaneously
Point to Aim
- Double click on the wide/thermal camera view, then the system will automatically move the gimbal to focus on the point of interest
High-Res Grid Photo
- Frame an area of interest in wide camera view, and the zoom camera will automatically capture a set of 20 MP images of the area. These images are stored together with an overview image that can be viewed in greater detail.
Night Scene
- Supported (zoom camera)
Timestamp
- Including GPS, date, and time
Storage
Supported SD Card
- MicroSD card (Max capacity: 128 GB, UHS-1 Speed Grade 3 required)
Supported File Systems
- FAT32 (≤ 32 GB), exFAT (> 32 GB)
Recommended Micro SD Cards
- TOSHIBA EXCERIA PRO 32GB micro SD HC II
SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I
TOSHIBA EXCERIA PRO 64GB micro SD XC II
SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I
SAMSUNG_EVO_128GB_micro SD 3 XC I
TOSHIBA EXCERIA M303E 32GB micro SD HC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303 128GB micro SD XC I
SAMSUNG_EVO_64GB_micro SD 3 XC I
