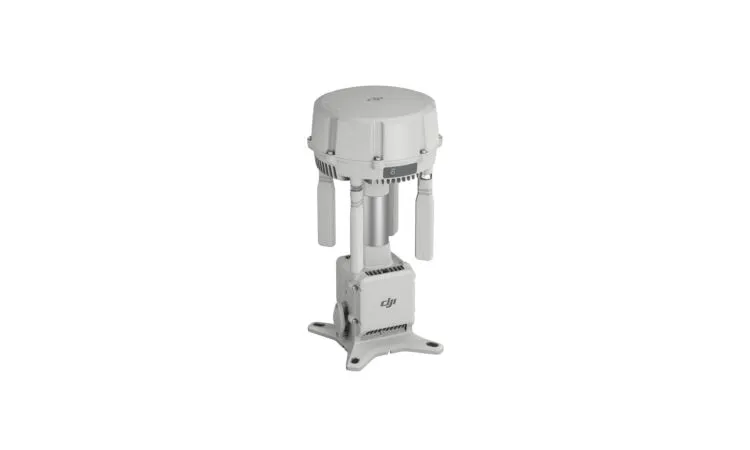

DJI O4 Ground Station

GNSS-frekvenser

GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b
Galileo: E1, E5a, E5b, E6
GLONASS: L1, L2
QZSS: L1C/A, L2C, L5
L-Band

Positioneringsnøjagtighed

Single Point (ukalibreret):
Horisontal: 1,5 m RMS
Vertikal: 3,0 m RMS

Satellitbaseret korrektion:
Konvergenstid: 20 min
Horisontal: 30 cm RMS
Vertikal: 40 cm RMS

Network RTK:
Horisontal: 1,0 cm RMS + 1 ppm
Vertikal: 3,0 cm RMS + 1 ppm

System

DJI O4 Enterprise Enhanced Video Transmission System

Frekvenser & sendeeffekt (EIRP)

902–928 MHz: <30 dBm (IC), <16 dBm (MIC)
1.430–1.444 GHz: <35 dBm (SRRC)
2.400–2.4835 GHz: <33 dBm (IC), <20 dBm (CE/SRRC/MIC)
5.150–5.250 GHz: <23 dBm (IC/CE)
5.725–5.850 GHz: <33 dBm (IC), <14 dBm (CE), <30 dBm (SRRC)

Maks. rækkevidde (fri sigt)

IC: Op til 40 km (Matrice 400) / 30 km (øvrige platforme)
CE: Op til 25 km (Matrice 400) / 18 km (øvrige platforme)
SRRC: Op til 25 km (Matrice 400) / 18 km (øvrige platforme)

Rækkevidde med interferens

Kraftig interferens: ca. 1,8–6 km
Middel interferens: ca. 6–18 km
Lav interferens: ca. 18–40 km

Rækkevidde med forhindringer

Bygninger: ca. 0–0,5 km
Træer: ca. 0,5–3 km

Antenner

4 × eksterne OcuSync 4 Pro retningsbestemte antenner
8 × interne OcuSync 4 Pro retningsbestemte antenner
2.4/5.2/5.8 GHz: 2T4R
Sub-2G: 2T2R

Netværksadgang

Ethernet (kræver ≥100 Mbps og ≤100 ms latency)
4G via DJI Cellular Dongle 2

Strømtilslutning

Ethernet (PoE)
WAN: PoE-in
LAN: PoE-in

Kabelkrav

Cat 6 eller højere
Vandtæt udendørskabel
Maks. længde: 100 m

Strømforbrug

Gateway Mode:
Maks.: 65 W
Typisk: 17,1 W
Low Power: 7 W

Relay Mode:
Maks.: 65 W
Typisk: 31,7–37,9 W

Strømforsyning

DJI Dock 3 PoE-port
IEEE 802.3bt Type 4 (PoE++)
IEEE 802.3bt Type 3 (PoE++)
IEEE 802.3at Type 2 (PoE+)

Backup-batteri

LiPo
3250 mAh
23,4 Wh

Backup-driftstid

Gateway Mode: ca. 45 min
Relay Mode: ca. 30 min

Backup-opladning

9V eller 12V PD-opladning
Anbefalet: DJI 65W Portable Charger
Opladningstid: ca. 2,5 timer

Overspændingsbeskyttelse

WAN/LAN understøtter op til 10 kA (EN/IEC 61643-21 kategori C)

Driftstemperatur

-40° til 55° C afhængigt af PoE-strømforsyning

PoE Auto Wake-Up

Automatisk opstart ved kabeltilslutning eller strømgenoprettelse

Koldstartsopvarmning

Understøttet ved -40° til -20° C med PoE ≥60 W

Maks. højde

6000 m

Beskyttelsesklasse

IP67 / IK07

Dimensioner

170 × 170 × 352 mm

Vægt

2,68 kg

Montering

Ekspansionsbolt: Ø6 × 70 mm
M6-skruer: 60 mm centerafstand

Applikation

DJI Enterprise App (Android)

Cloud-platforme

FlightHub 2
FlightHub 2 On-Premises
FlightHub Sync
DJI Cloud API

Eksterne enheder

ONVIF og GB/T 28181 kompatible kameraer
Op til 4 samtidige 1080p H.264 streams

Open Ecosystem

ESDK 2.0
